Radijo mėgėjiško rinkinio atstatymas

Jonaskor · Standartinė **Jonaskor** » 2014-10-11 17:06

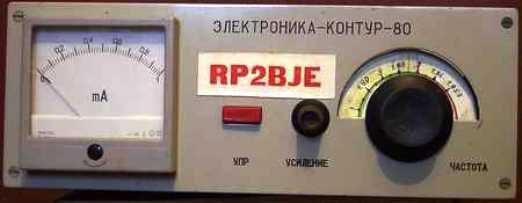

Greitai eina laikas ir,atrodo,viai dar neseniai ,1982 metais buvo surinktas rinkinukas 'ELEKTRONIKA KONTUR-80".Jis buvo naudojamas radijo mėgėjų pokalbių pasiklausyti 160 metrų diapazone .Šiame rinkinyje yra galimybė panaudoti jį kaip siųstuvą, bet tai nebuvo padaryta.
Po eilinio pokalbio 80 metrų diapazone su kolega Vidmantu LY2HT, naudojančiu šį aparatą, kilo mintis atgaivinti šią senieną.
Šaukinys tik pasikeitė, keisis ir diapazonas ..

Jonaskor · Standartinė **Jonaskor** » 2014-10-11 17:12

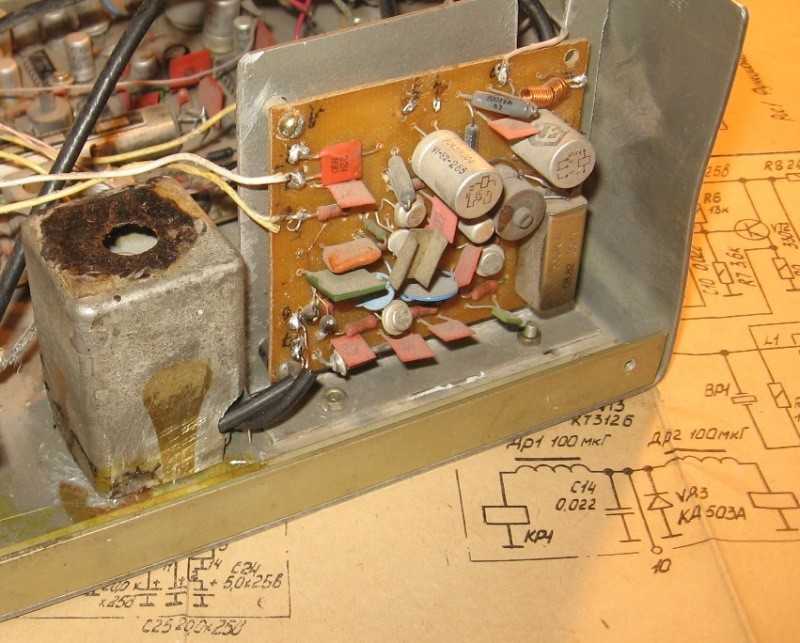

Generatorių bloke teks ne tik laiko dulkes nuvalyti, bet ir pakeisti tolygaus derinimo generatoriaus dažnių diapazoną.

Jonaskor · Standartinė **Jonaskor** » 2014-10-11 17:25

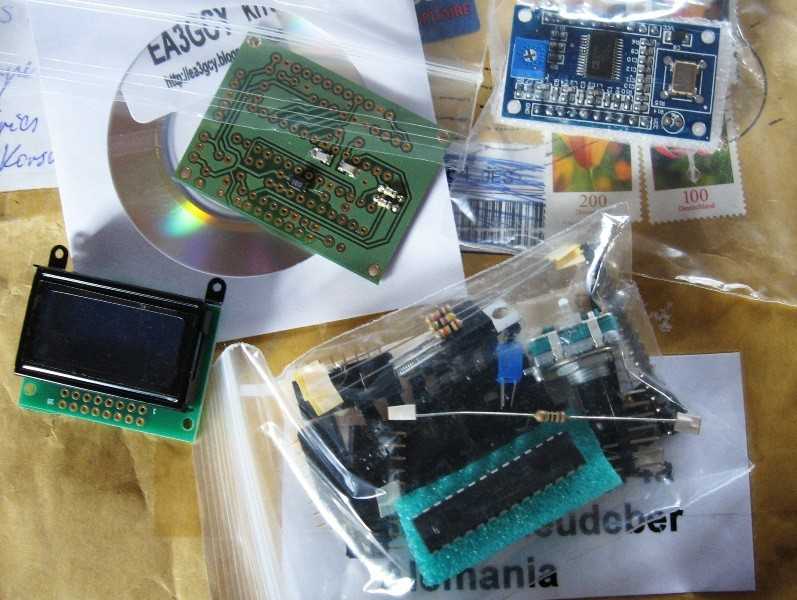

Iš ispano EA3GCY užsakytas ir ilgai lauktas rinkinys - skaitmeninis derinimo generatorius su skale pagaliau atkeliavo....
Vis tik, atsižvelgiant į tai, kad tai retro aparatas, atsisakiau jį montuoti šiame aparate, per daug jau jis moderniškas.

Jonaskor · Standartinė **Jonaskor** » 2014-10-11 17:34

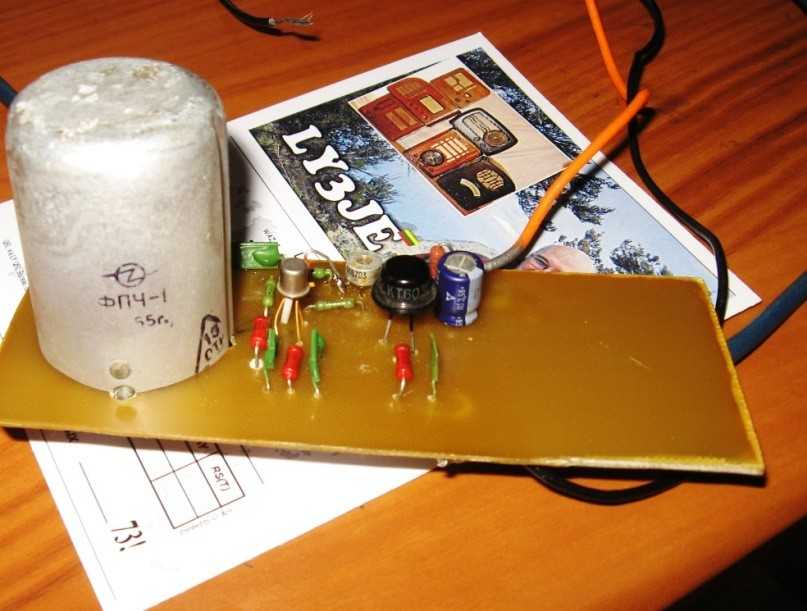

Pradinis stiprintuvas su juostiniu filtru 3,6-3,8 mgz. teko sumontuoti panaudojant dviejų užtvarų tranzistorių, galvoju, tai pravers parenkant signal lygį.

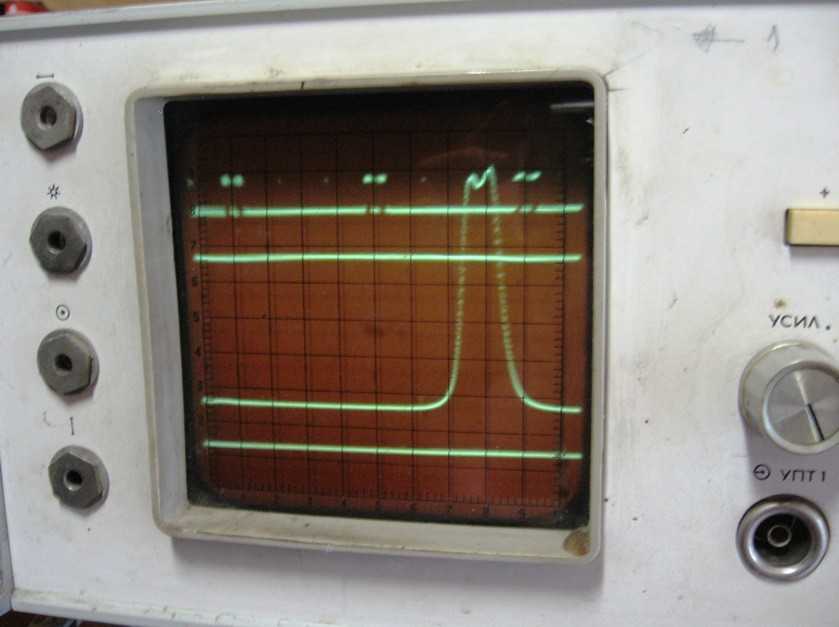

Atrodo, senukas X1-42 tikrai nemeluoja.

Jonaskor · Standartinė **Jonaskor** » 2014-10-31 09:47

Pagrindinis darbas transiverizuojant rinkinuką buvo galios stiprintuvo surinkimas panaudojant tam 12 voltų maitinimą iš akumuliatoriaus. Anuomet tai buvo tikrai nemaža problema, dabar tai nesunkiai padaroma naudojant IRF tipo lauko lauko tranzistorius ir feritinius amidono žiedus.

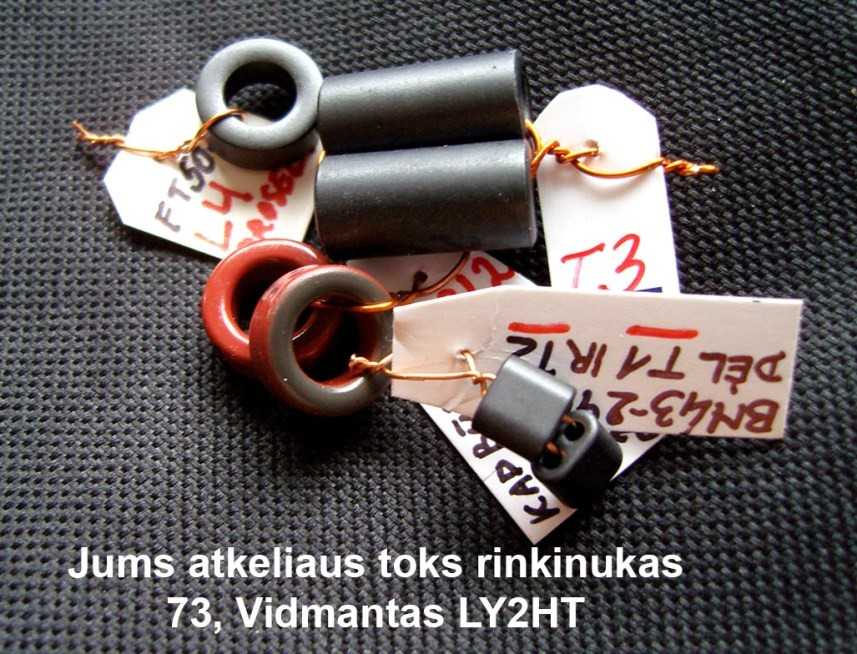

Apie tai užsimiminiau eiliniame ryto pokalbyje su Vidmantu LY2HT, darbu maža galia QRP mėgėju, aktyviu piliakalnių programos LHFA propoguotoju. Kaip tik tokį rinkinuką jis buvo perdaręs dar 90-aisiais. Nustebau, kai vakare savo pašto dėžutėje radau šį paveiksiuką, o po keleto dienų storas vokas su amidono žiedais ir nuorodom jau buvo pas mane...

Tai buvo bene pagrindinė priežastis grįžti prie šio transiveriuko. Kaip tik po ranka buvo tinkamas korpusas, reikalingos detalės, ir montažas jau beveik baigtas.

Julius · Standartinė **Julius** » 2014-11-03 12:08

Būtų įdomu žvilgtert ir į principinę tokio stiprintuvo.

Jonaskor · Standartinė **Jonaskor** » 2014-12-31 11:09

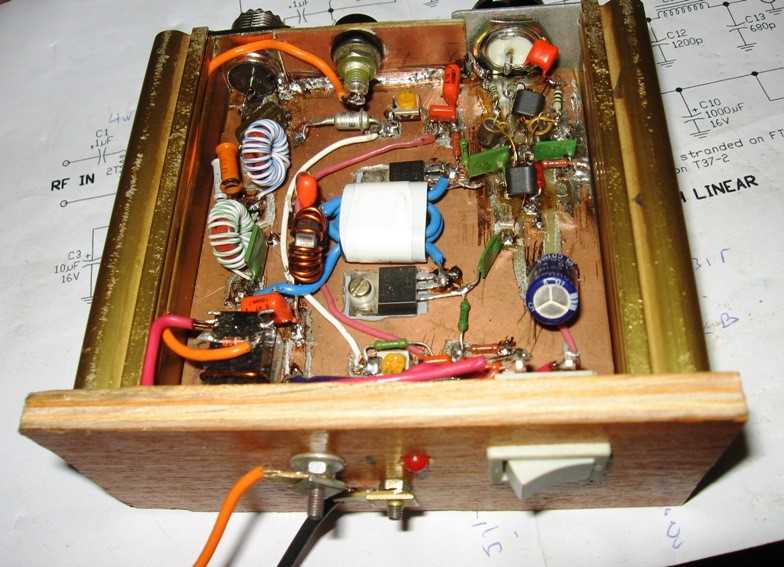

Stiprinuvėlis sumontuotas pagal vieną iš daugelio išbandytų KL1JV schemų iš jo svetainės su mažais pakeitimais, ten jų tikrai nemažai.
Kol kas jis dirba su signalu iš generatoriaus G-102, galia apie 15 vatų, maitinimui naudojamas 12 ampervalandžių akumuliatoriukas, gal ir tiek užteks..

O skaitmeninę skalę-generatorių sumontavau atskirai, yra maitinimas iš elektros tinklo, dirba puikiai, bet miniatiūrinių gabaritų prietaiso tikrai nesiekiau....
